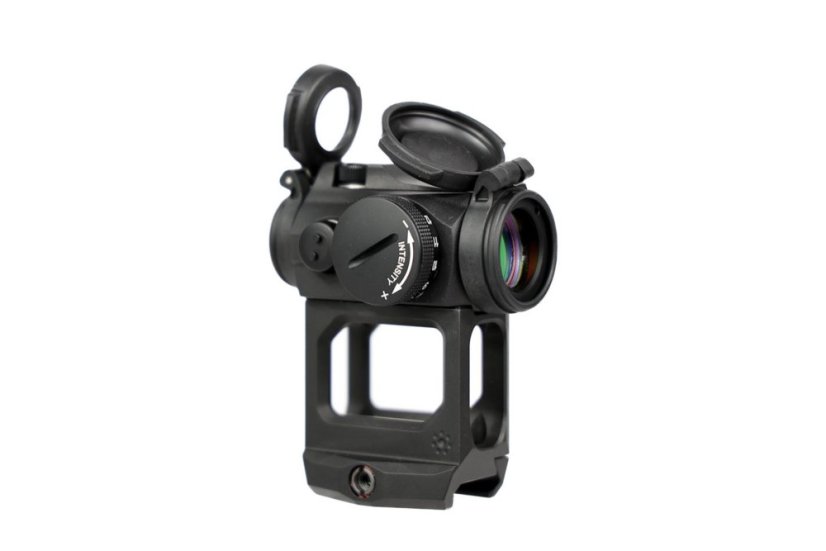

Patentovaná montáž Arisaka Aimpoint Micro Mount Mk2 je určena pro Aimpoint Micro T1 a T2 a bude fungovat i s dalšími kolimátory se stejným footprintem, včetně Aimpoint H1/H2, Aimpoint Comp M5/M5S, Sig Romeo 4 a 5, Vortex Crossfire a Holosun HS503/515/530.

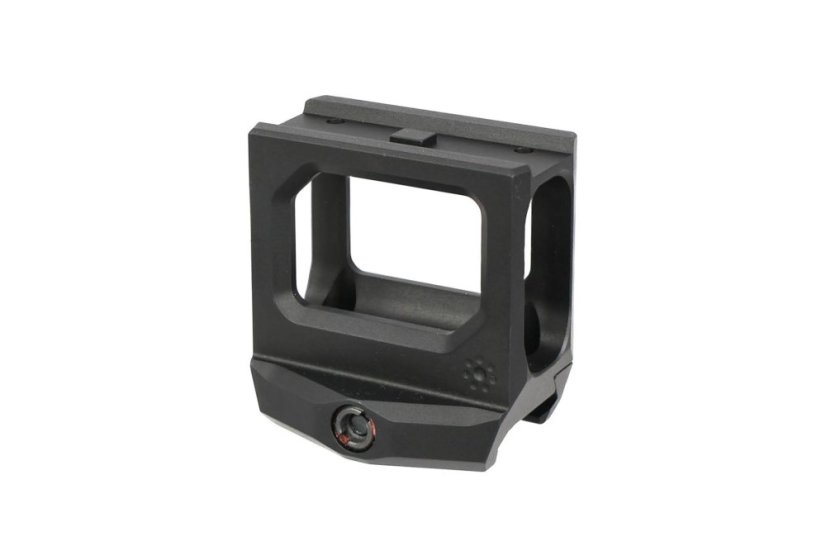

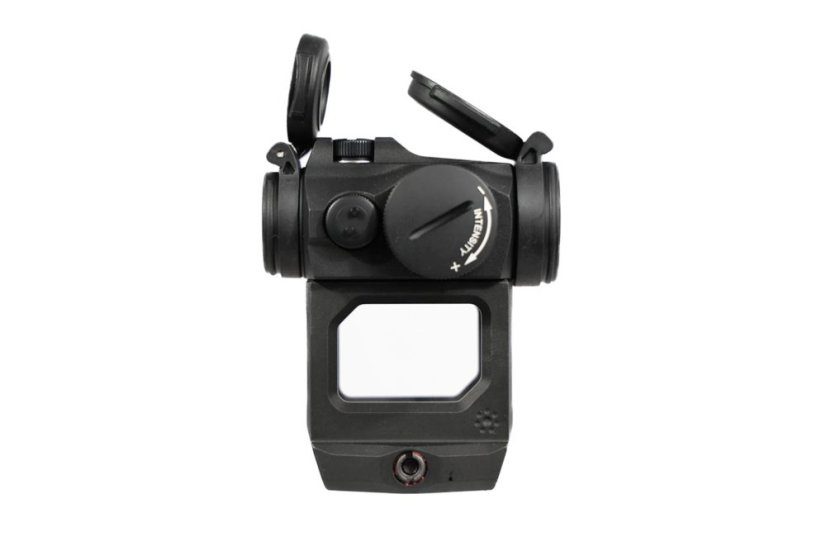

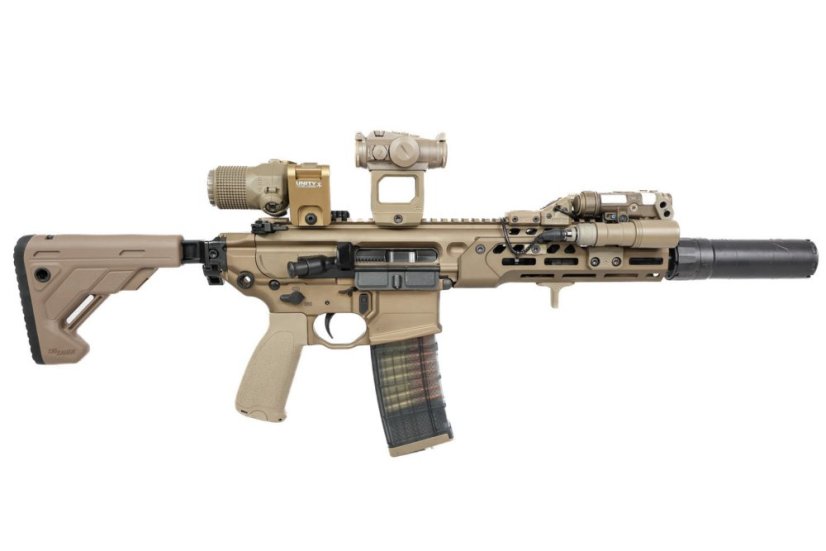

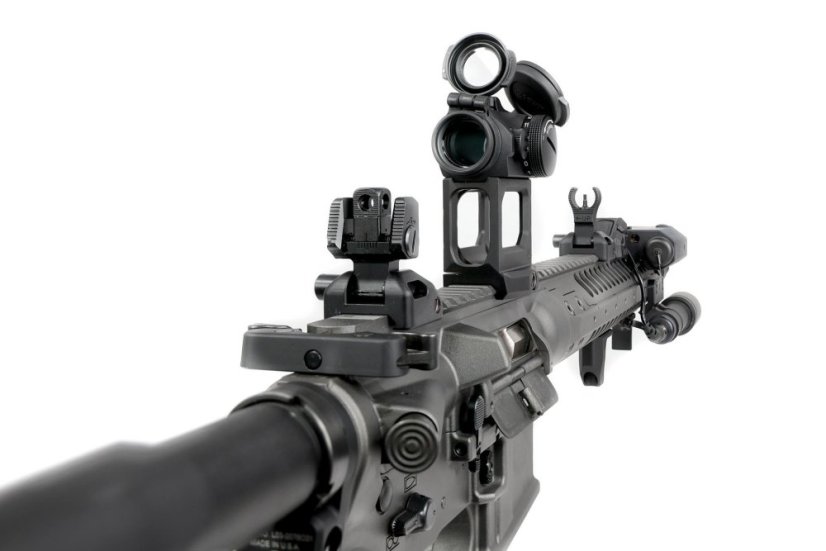

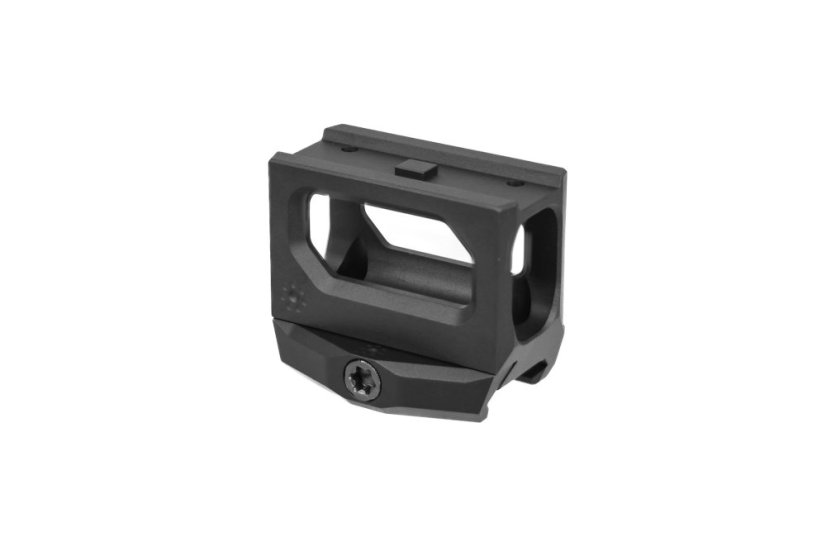

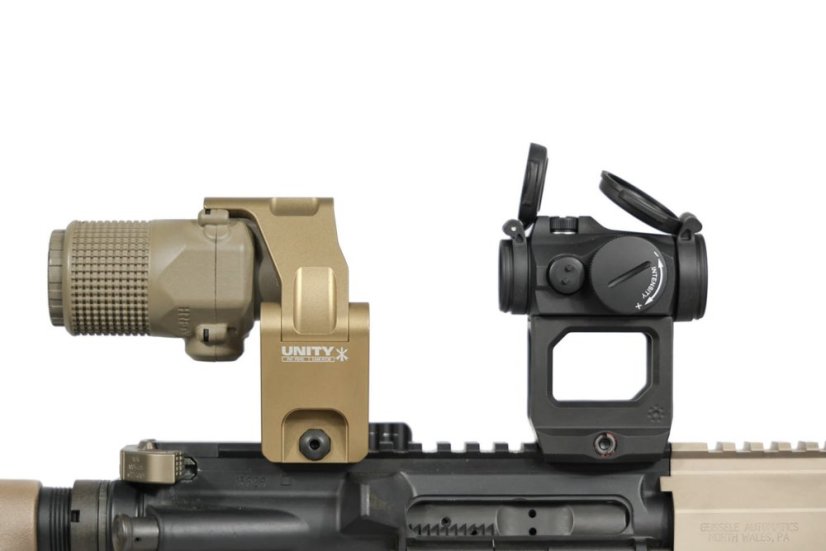

Montáž Arisaka Aimpoint Micro Mount Mk2 je k dispozici ve výškách 1,54", 1,93“ a 2,26“. Výška 1,54“ je považována za lower 1/3 co-witness, což znamená, že standardní železná mířidla výšky AR jsou viditelná ve spodní 1/3 optické čočky kolimátoru. 2,26“ odpovídá montáži Unity FAST FTC Magnifier Mount. Železná mířidla výšky AR jsou viditelná okénkem pod optikou pouze s 2,26“ montáží Aimpoint Micro Mount Mk2.
Upozornění: Aimpoint Comp M5S a Duty jsou o 10 mm (0,393") vyšší než Comp M5 a Micro T2, což je třeba zohlednit v konečné výšce optiky. Na montáži s úhlopříčkou 1,54" bude výsledná efektivní výška o 10 mm větší než 1,93“. U montáže 1,93" bude výsledná efektivní výška o 10 mm větší než 2,32“. V této konfiguraci nebudou přes okénko pod montáží viditelná železná mířidla výšky AR.
Montáže s výškou 1,93" a 2,26“ obsahují rozhraní pro příslušenství, které bude kompatibilní s několika připravovanými produkty Arisaka, jako je montážní platforma pro příslušenství Extendo.
Hmotnost (včetně šroubů):
1,54“ - 3,0 oz
1,93“ - 3,1 oz
2,26“ - 3,2 oz

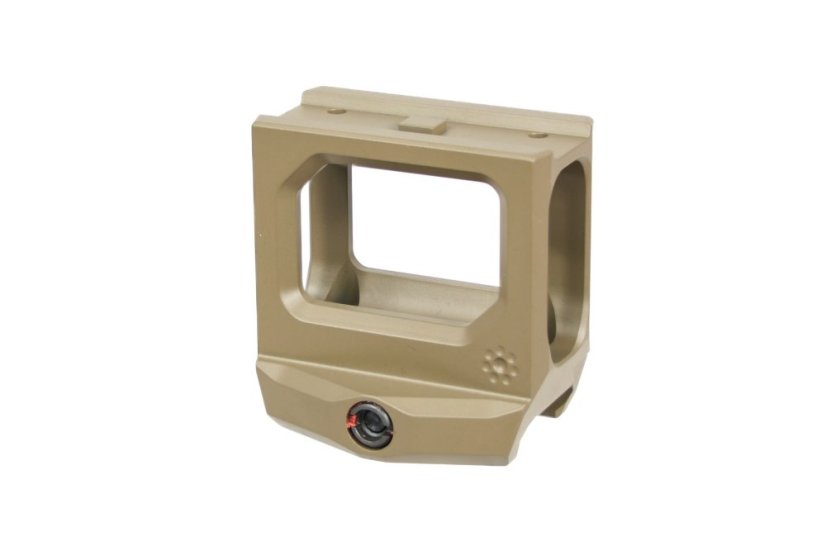

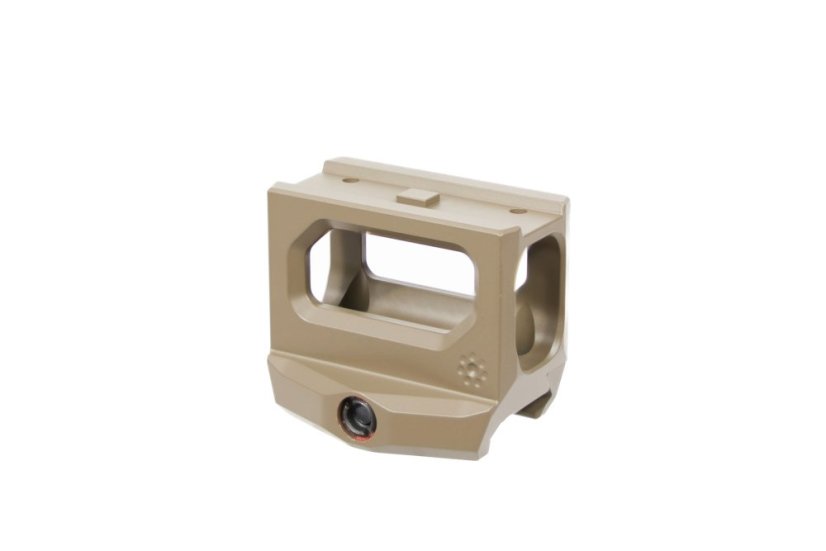

Každý držák je vyroben CNC obráběním z hliníku 7075-T651 a opatřen tvrdým černým eloxem MIL-A-8625 typu III. V případě volby je na vrchní vrstvu tvrdého eloxování nanesena povrchová úprava FDE Cerakote. Součástí balení jsou potřebné šrouby pro upevnění optiky k držáku.
Doporučené hodnoty utahovacího momentu:
Svorka Picatinny - 50 palců liber (5,7 Nm).
Optika k montáži - 11,9 palce liber (1,35 Nm)
Další podrobnosti o montáži: Montážní rozhraní Aimpoint Micro má tři vodorovné plochy a dvě úhlové plochy. Optika se má dotýkat montáže pouze na šikmých plochách, což ji zaklíní na místě a zabrání změně nuly při zpětném rázu nebo hrubém zacházení. Je zcela normální, že mezi optikou a vodorovnými plochami montáže je malá mezera, jak je znázorněno níže:
Hardware: Šrouby: jeden šroub 10-32x1,25“, čtyři šrouby s knoflíkovou hlavou M3x4 mm.
Vyrobeno v USA.
